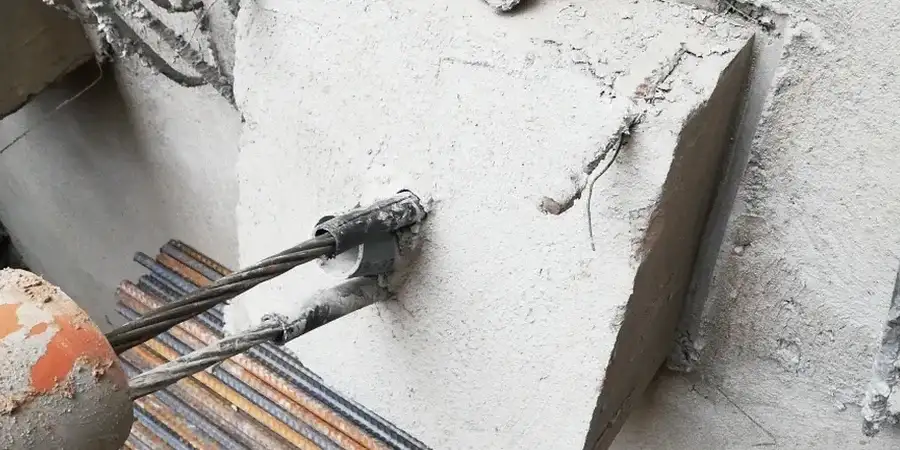

En más de una ocasión hemos visto cómo una excavación en pleno centro de Ovalle, cerca del río Limarí, se complica al encontrar un estrato de bolones no previsto. El diseño de anclajes activos/pasivos no es un trámite genérico; acá los suelos aluviales y la presencia de terrazas fluviales exigen un cálculo que entienda la heterogeneidad del subsuelo. En nuestra trayectoria, un perfil de suelo en esta zona puede cambiar de arenas limosas a gravas compactas en menos de tres metros. Por eso, el diseño de anclajes que proponemos parte de una caracterización geotécnica realista, integrando la exploración con calicatas cuando las condiciones de acceso lo permiten, para validar visualmente las condiciones antes de definir longitudes de bulbo y cargas de trabajo. Un edificio de 8 pisos en Avenida La Paz nos enseñó que asumir parámetros de laboratorio sin contexto de terreno es el camino más corto a un sobrecosto. Diseñar anclajes en Ovalle es interpretar la historia geológica del valle y traducirla en una solución de estabilidad confiable.
En los suelos aluviales de Ovalle, un anclaje bien diseñado es aquel cuya longitud de bulbo se definió después de tocar el estrato de gravas con un ensayo de penetración, no solo con un modelo de escritorio.
Enfoque y alcance del trabajo
El contraste entre la aridez del valle de Ovalle y la humedad que concentra el río Limarí define buena parte de nuestros criterios de diseño de anclajes. Durante el estiaje los suelos finos se contraen y pierden cohesión aparente, mientras que en episodios de lluvia intensa o crecidas la saturación reduce drásticamente la capacidad de carga lateral. Lo que más vemos en esta zona es la necesidad de anclajes que trabajen en gravas arenosas con matriz limosa, donde la resistencia al arrancamiento puede variar hasta un 40% entre un punto y otro del mismo sitio. Nuestro enfoque combina la teoría de transferencia de carga con correlaciones empíricas calibradas para los depósitos aluviales del Norte Chico. Además, la alta sismicidad de la región, controlada por la subducción de la placa de Nazca, nos obliga a considerar cargas dinámicas bidireccionales; en Ovalle, un sismo puede generar tracciones adicionales sobre anclajes activos que estabilizan pantallas, y eso lo abordamos con un coeficiente sísmico horizontal ajustado a la microzonificación del valle. La durabilidad es otro factor no negociable: especificamos protección anticorrosión clase I para anclajes permanentes, dada la presencia de sales solubles en los sedimentos del Limarí.
Factores del sitio
La normativa sísmica chilena NCh433 y su complementaria NCh2369 establecen exigencias claras para el diseño de elementos de estabilización en zonas de alta peligrosidad como Ovalle. El riesgo principal que observamos es la subestimación de las presiones hidrostáticas detrás de muros anclados en temporada de lluvias, cuando el nivel freático en las terrazas bajas puede ascender rápidamente. Un caso típico es el de una excavación anclada para subterráneos en la ribera norte del Limarí: si no se considera el efecto del flujo subsuperficial hacia la excavación, las cargas sobre los anclajes pueden duplicarse en menos de 48 horas. Otro factor crítico es la presencia de bloques erráticos de gran tamaño en la matriz aluvial, que desvían la perforación y generan bulbos discontinuos. Nuestro protocolo de diseño exige una investigación geotécnica que incluya sondajes con registro continuo y, cuando corresponde, ensayos de arrancamiento de sacrificio para validar la adherencia suelo-lechada en el tramo anclado.
Normas de referencia
NCh2369: Diseño sísmico de estructuras e instalaciones industriales, NCh1508: Estudio de Mecánica de Suelos, ASTM D3966-07: Standard Test Methods for Deep Foundations Under Lateral Load, AASHTO LRFD Bridge Design Specifications (Sec. 11 – Retaining Walls and Anchors), Eurocódigo 7 (EN 1997-1:2004) – Proyecto geotécnico, anclajes
Consultas frecuentes
¿Qué diferencia hay entre un anclaje activo y uno pasivo?
Un anclaje activo se tesa después de su instalación para aplicar una carga de compresión al terreno o al muro, controlando activamente las deformaciones desde el inicio. Un anclaje pasivo, en cambio, no se pretensa; solo entra en carga cuando el terreno o la estructura se deforma lo suficiente para movilizar su resistencia. En Ovalle, usamos anclajes activos para pantallas de excavación en el centro de la ciudad, donde hay edificios vecinos sensibles a los asentamientos, y pasivos para estabilizar taludes naturales en los cerros de la periferia.
¿Qué factores del suelo de Ovalle afectan el cálculo de la longitud del bulbo?
Los suelos del valle de Ovalle son predominantemente gravas arenosas de origen aluvial, con una matriz limosa que puede variar mucho en distancias cortas. La resistencia al corte en la interfaz suelo-lechada depende de la compacidad de las gravas, la angularidad de los clastos y la presencia de finos plásticos. Si el bulbo queda embebido en un lente de limo arcilloso en lugar de grava limpia, la capacidad de arrancamiento puede reducirse significativamente. Por eso siempre recomendamos verificar la estratigrafía con calicatas o sondajes en cada punto de anclaje.
¿Realizan pruebas de carga para verificar el diseño de los anclajes?
Sí, especificamos un programa de ensayos de arrancamiento según ASTM D3966 que incluye pruebas de performance en anclajes de sacrificio y pruebas de aceptación en anclajes de producción. Las pruebas de performance se llevan hasta cargas cercanas a la carga última para validar el diseño; las de aceptación confirman que cada anclaje instalado cumple con la carga de trabajo más un margen de seguridad. En suelos aluviales como los de Ovalle, donde la heterogeneidad es alta, este paso es indispensable para garantizar la estabilidad a largo plazo.
¿Cuál es el rango de inversión para el diseño de un sistema de anclajes en Ovalle?
El costo del diseño de ingeniería para un sistema de anclajes activos/pasivos, incluyendo la memoria de cálculo, los planos de detalle y las especificaciones técnicas, se sitúa típicamente entre $527.000 y $1.648.000 pesos chilenos. El valor final depende de la envergadura del proyecto, la cantidad de líneas de anclaje, la profundidad de la excavación y la complejidad del perfil geotécnico encontrado en la campaña de exploración.
