Análisis geotécnico para túneles en suelo blando en Ovalle

En Ovalle, más de un constructor ha subestimado los limos y arenas finas de la terraza fluvial del Limarí. La ciudad, con una población cercana a los 120.000 habitantes y enclavada en la Región de Coquimbo, presenta perfiles de suelo que alternan estratos competentes con depósitos aluviales saturados donde la cohesión aparente desaparece al menor cambio de humedad. Excavar un túnel en suelo blando acá no es como hacerlo en roca firme de la cordillera: la estabilidad del frente depende de entender cómo responde el material fino ante la pérdida de confinamiento. Mientras en algunos sectores la estabilidad de taludes define la viabilidad de los emboquilles, en otros el verdadero desafío es la deformación diferida del macizo. Nuestro laboratorio acreditado ISO 17025 aborda cada campaña con parámetros reales de resistencia al corte y módulos de deformación, sin extrapolar datos de otras cuencas que nada tienen que ver con la estratigrafía local.

En suelos blandos de Ovalle, la diferencia entre un túnel estable y un colapso suele estar en los 3 metros de perfil que no se investigaron.

Enfoque y alcance del trabajo

La normativa chilena NCh3171 exige para este tipo de obras una caracterización mecánica detallada que en Ovalle cobra especial relevancia por la presencia de niveles freáticos someros, a veces a menos de 3 metros de profundidad en el sector céntrico. El análisis geotécnico para túneles en suelo blando parte con una campaña de sondajes SPT para mapear la variabilidad vertical, pero cuando el material es muy sensible a la perturbación, el ensayo CPT entrega un perfil continuo de resistencia por punta y fricción sin alterar la muestra. A partir de esos registros, seleccionamos las muestras inalteradas que luego evaluamos en triaxial para obtener la envolvente de falla bajo condiciones drenadas y no drenadas, simulando la trayectoria de tensiones que impondrá la excavación. Los parámetros clave que manejamos incluyen la cohesión efectiva c', el ángulo de fricción interna, la resistencia a la compresión simple y los módulos de deformación a distintos niveles de confinamiento, todos necesarios para alimentar modelos numéricos de elementos finitos.

Factores del sitio

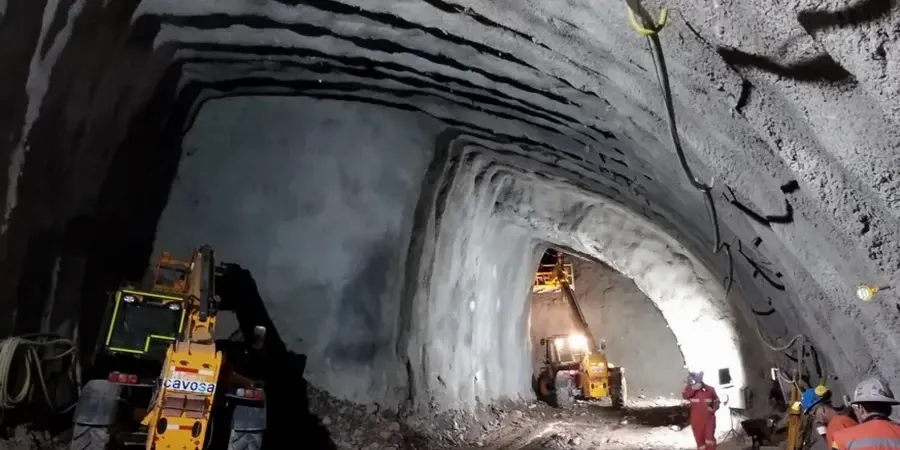

Cuando en Ovalle se excava un túnel en suelo blando, el equipo de perforación no es lo único que define el éxito; la instrumentación post-excavación es igual de crítica. Instalamos celdas de carga en los marcos de acero, extensómetros de varilla múltiple para medir la convergencia a distintas profundidades detrás del frente, y piezómetros de cuerda vibrante que monitorean las presiones intersticiales en tiempo real. Omitir este monitoreo en los limos de la cuenca del Limarí equivale a pilotear sin tablero: una sobrepresión de agua no detectada puede reblandecer el núcleo del sostenimiento en horas. Nuestro equipo técnico cruza las lecturas de deformación con los modelos de elementos finitos calibrados con los parámetros del triaxial, ajustando la secuencia de avance y la densidad de pernos si la convergencia supera los umbrales de alerta definidos en la etapa de diseño.

Parámetros de referencia

Parámetro	Valor típico
Resistencia a compresión simple (qu)	20 - 150 kPa (limos blandos)
Cohesión no drenada (Su)	15 - 80 kPa
Ángulo de fricción efectiva (φ')	24° - 34°
Módulo de deformación (E50)	5 - 45 MPa
Índice de plasticidad (IP)	8 - 35%
Peso unitario (γ)	16.5 - 20.5 kN/m³
Permeabilidad (k)	1x10⁻⁷ - 1x10⁻⁴ m/s
Nivel freático típico (sector centro)	2.5 - 5.0 m

Servicios técnicos asociados

Campaña geotécnica para túnel

Ejecución de sondajes SPT y CPT a lo largo del trazado proyectado, muestreo inalterado con tubo Shelby en suelos finos y clasificación visual-manual según ASTM D2488 en los frentes de exploración.

Ensayos de laboratorio avanzados

Triaxiales consolidados no drenados (CU) con medición de presión de poros, consolidación unidimensional para estimar asentamientos a largo plazo y corte directo en muestras remoldeadas para evaluar la resistencia residual.

Instrumentación y seguimiento en obra

Instalación de convergenciómetros, celdas de presión total y piezómetros en el sostenimiento. Lectura periódica y emisión de informes de alerta temprana ante desviaciones del modelo de cálculo.

Normas de referencia

NCh3171: Diseño geotécnico de excavaciones subterráneas, ASTM D1586-18: Standard Test Method for Standard Penetration Test (SPT), ASTM D4767-11: Consolidated Undrained Triaxial Compression Test for Cohesive Soils, Eurocode 7 (EN 1997-1:2004): Geotechnical design, ASTM D5778-20: Electronic Friction Cone and Piezocone Penetration Testing of Soils

Consultas frecuentes

¿Qué rango de inversión tiene un estudio geotécnico completo para un túnel en suelo blando en Ovalle?

Dependiendo de la longitud del trazado y la densidad de sondajes requerida, los estudios para túneles en suelo blando en la zona de Ovalle suelen manejarse entre $1.828.000 y $9.096.000. El monto final varía según la cantidad de metros lineales a perforar, el número de ensayos triaxiales y la instrumentación de campo que se contrate.

¿Es obligatorio hacer ensayos triaxiales o basta con el SPT para diseñar el túnel?

En suelos blandos como los de la terraza del Limarí, el SPT solo da un índice de resistencia. Para diseñar el sostenimiento y predecir deformaciones, la norma NCh3171 exige parámetros de resistencia al corte y deformabilidad que solo se obtienen con triaxiales CU sobre muestras inalteradas. Sin esos datos, el modelo numérico trabaja con supuestos que pueden subestimar las convergencias.

¿Cuánto tiempo toma ejecutar la campaña de campo y tener los resultados del laboratorio?

Una campaña típica de 4 a 6 sondajes con extracción de muestras Shelby en Ovalle toma entre 8 y 12 días hábiles de terreno. Los ensayos triaxiales requieren entre 3 y 4 semanas adicionales por la etapa de saturación y consolidación de las probetas. El informe geotécnico final con recomendaciones de sostenimiento se entrega aproximadamente a las 6 semanas del inicio de los trabajos de campo.
